5.1.4 Merkmal Feinheit
Die Spitzenzahl beschreibt zum einen, ob die Topografie aus kleinen oder
großen Strukturelementen (z.B. Mulden, Kratern oder Kuppen) besteht
und zum anderen, wie dicht diese Strukturelemente zusammenliegen. Größe
und Dichte der Strukturelemente werden zum einen durch das Texturierungsverfahren
und zum anderen durch die Prozeßparameter (Strahlgut, Stromdichte,
Fokussierung, ...) festgelegt. Eine Unterscheidung der Merkmale Dichte
und Größe der Strukturelemente ist erforderlich, da auch mit
großen Strukturelementen eine feine Topografie hergestellt werden
kann, wenn sie überlappend angeordnet sind. Auch mit kleinen Spitzen
auf der Dressierwalze kann eine grobe Struktur hergestellt werden, wenn
ein so geringer Dressiergrad eingestellt wird, daß nur wenige Spitzen
in das Blech eingedrückt werden. Um beide in der Spitzenzahl enthaltenen
Eigenschaften eindeutig mit einem Begriff bezeichnen zu können, wird
hier das Merkmal Feinheit definiert.
Feine Topografie
Eine Topografie wird als fein bezeichnet, wenn sie aus vielen kleinen
oder überlappenden Strukturelementen besteht.
Grobe Topografie
Analog zur feinen Topografie wird eine Topografie grob genannt, wenn
sie sich aus wenigen großen Strukturmerkmalen zusammensetzt.
Oberflächenkenngrößen
Sowohl die Spitzen- und Talzahlen aus 2D- als auch aus 3D-Messungen
können die Feinheit einer Topografie beschreiben. Da eine Spitze (oder
ein Tal) in einer 2D-Messung nicht eindeutig bestimmt werden kann, (Spitzen
können in Wirklichkeit nur Grate sein) sind im Zweifelsfall 3D-Kenngrößen
vorzuziehen.

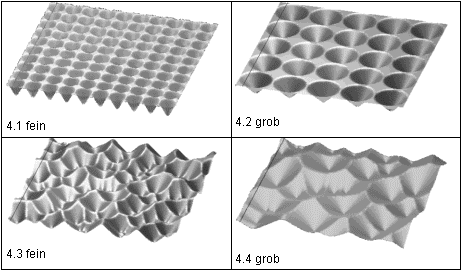

Tabelle 7: Beispieloberflächen für das Merkmal Feinheit
