5.1.2 Merkmal Leere
In der Literatur sind bereits Profilleeregrad, Traganteil und Materialanteil
üblich, um zu beschreiben, ob die Topografie vorwiegend aus Plateaus
oder großen Kuppen mit einzelnen Riefen (hoher Völligkeitsgrad)
oder großen Mulden mit einzelnen Spitzen (hoher Leeregrad) besteht.
Eine Topografie mit hohem Leeregrad wird nach Kienzle und Mietzner [64,
144] als offen, eine mit hohem Völligkeitsgrad als geschlossen bezeichnet.
Da die Begriffe offen und geschlossen nicht zu den vorgeschlagenen Kenngrößen
Materialanteil, Traganteil, Leeregrad und Völligkeitsgrad passen,
wird hier vorgeschlagen, die Begriffe voll und leer zu verwenden. Eine
Topografie mit hohem Leeregrad wird als leer, eine mit hohem Völligkeitsgrad
als voll bezeichnet.
Leere Topografie
Eine Topografie wird als leer bezeichnet, wenn sie einen großen
Anteil an Leervolumen aufweist. Im Vergleich zu einer vollen Topografie
hat eine leere Topografie bei gleicher Schnittiefe einen geringeren Traganteil
und einen höheren Profilleeregrad.
Volle Topografie
Analog zur leeren Topografie wird eine Topografie als voll bezeichnet,
wenn sie einen großen Anteil an Materialvolumen aufweist.
Oberflächenkenngrößen
Sowohl der Profilleeregrad als auch Trag- bzw. Materialanteil sind
bereits definiert und können zur Beschreibung der Leere genutzt werden.
Für die Anwendung in der Blechumformung kann es erforderlich sein,
den Verlauf des Materialanteils über der Schnittiefe zu beschreiben.
In diesem Fall bietet es sich an, die in DIN ISO 13565-2 genormten Rk-Parameter
und Materialanteile zur genaueren Beschreibung der Materialanteilkurve
zu nutzen.

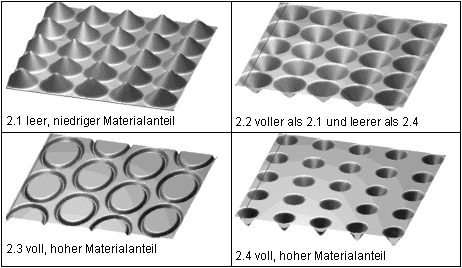

Tabelle 5: Beispieloberflächen für das Merkmal Leere
